1.網絡機房規劃說明

 Grid機房機柜和機架（以下稱為機柜）均按照標準42U機柜考慮。最上面的4U空間專用于光纖配線架，而下面的4U空間專用于110個配線架。

連接時，它們從上到下按順序排列。如果單個機柜中沒有此類配線架，則該空間是預留空間，不能占用；此外，中間的34U空間是24端口模塊化配線架，電纜管理器和

交換機的專用空間，24端口模塊化配線架及其相應的電纜整理器占據了空間的下半部分，按從上到下的順序排列為有線網絡，設備管理網絡，無線網絡和有線電話；

中間34U空間的上半部分由交換機及其電纜整理器占據，并按從上到下的有線電話，無線網絡，設備管理網絡和有線網絡的順序排列；配線架，交換機和理線器的排列順序為

具體占用的空間和布置由施工單位進行排列。但是，24端口模塊化配線架的最大數量為8。如果超過該數目，配線架，電纜管理器和交換機將安裝在下一個機柜中。

 2.具體設計

如果豎井中有兩個或更多機柜，則應在第一個機柜中安裝有線網絡和電話，并在第二個機柜中連接設備管理網絡和無線網絡。內閣。

詳細信息如下圖所示：

豎井中的機柜布置

豎井中的兩個機柜的布置

豎井中的多個機柜的布置

＃ ## 3.網格機房機柜和機架安裝金屬底座和電纜固定方法

機柜采用下入口方式

金屬底座應安裝在機柜下方。標準底座尺寸為600 * 600 * 300mm。保留在金屬底座中的電纜應能夠圍繞底座內部的空間1.5米。

底座的邊緣尺寸和顏色應與機柜相同。

如下圖所示：

由于弱電流井和聚會場所的空間限制，機柜采用上進線方式

 A的要求，網格計算機室中不可拆分的機柜應采用上進線方式。

機柜的底部不應使用金屬底座固定。機柜應平行放置且緊湊。機柜左右梁不應該固定。皮帶輪應安裝在機柜底部，以方便向前和向后移動。

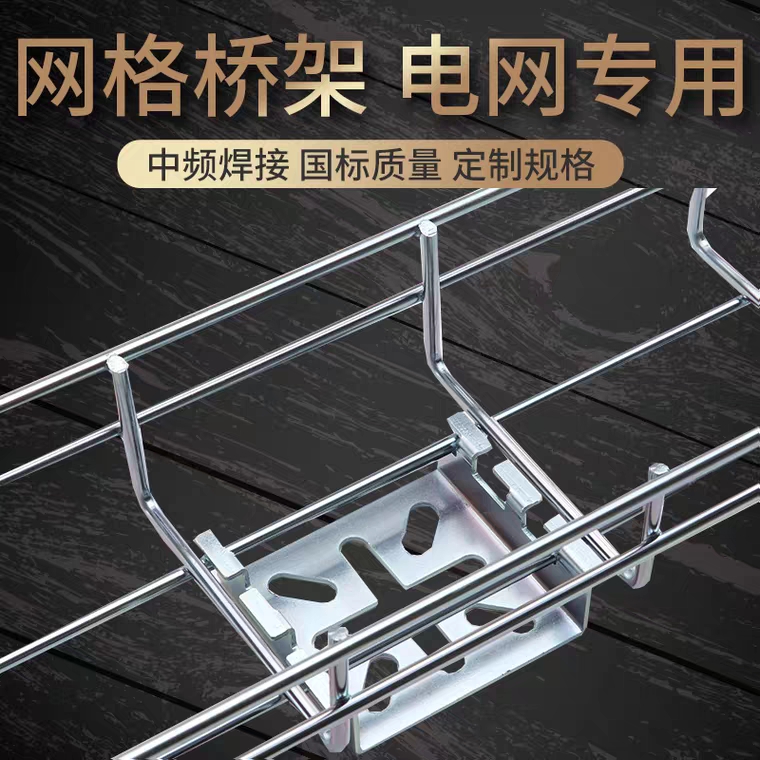

每個機柜上方應有一個獨立的上部保留空間，該保留空間可為金屬機柜定制或安裝寬橋。

對于機柜上方的預留電纜，應考慮來回移動機柜的距離，并且機柜上方的電纜在移動時也應遵循。

保留在金屬盒或橋架中的電纜應能夠以2.0米的圓周圍繞內部空間。

機柜中的電纜固定方法

要求網格計算機機房中的所有集成布線電纜都必須使用電纜固定器固定，并且電纜固定器需要從上到下排列電纜，并從左側均勻地拆分電纜在右邊。

機柜中的固定電線型號如下圖所示：

開放式機架安裝和固定方法

由于空間有限對于弱電流軸，應使用開放式機架。

機架應選擇地板

左右移動很容易。在網絡計算機室中采用上部電纜引入方法。每個機架上方應有一個獨立的上部電纜保留空間。預留的空間可為金屬柜定制或安裝寬橋。

對于機柜上方的預留電纜，請考慮左右移動機架的距離，機柜上方的電纜應隨移動而移動。

金屬盒或橋架中保留的電纜應能夠以2.0米的圓周圍繞內部空間。

配線架電纜應按照上述條款進行固定。
